滅火救援“紅匣子”——滅火救援指揮箱

發布時間：2015-10-10 09:24:00 點擊：4363

滅火救援“紅匣子”——滅火救援指揮箱

一．概述

近年來，公安消防部隊應急救援職能不斷拓展，災害事故類型日趨復雜，災害事故處置難度越來越大，基層指揮員面臨的挑戰也越來越大。在現場指揮中，由于情況不了解、信息不準確而造成的決策困難、指揮不力、貽誤戰機等問題，已成為影響滅火救援成敗的關鍵。作為第一時間、第一現場的應急救援力量，基層消防中隊迫切需要專業技術裝備的有力支撐。按照貼近基層、貼近一線、貼近實戰的“三貼近”原則，為提高基層指揮員災害現場的決策指揮能力，增強全國消防部隊滅火救援技術水平，研究開發適用于基層消防大、中隊指揮員的智能型滅火救援指揮箱具有重大現實意義。

針對滅火救援指揮特點，將火災現場需要的滅火救援預案、各類火災撲救對策等輔助決策信息集成于指揮箱內的筆記本電腦中，按照作戰指揮流程，提供信息關聯查詢、語音提示、作戰部署標繪等功能，面向基層消防指揮員，致力于現場指揮的實時性、針對性、有效性。指揮箱內配備儀器可實現測風速、風溫、風量、溫度、擴音等功能，可一鍵進入三項基本功能：火災、搶險救援、信息查詢，具有紅匣子數據保護平臺；

二．主要功能及性能介紹

1．指揮箱內配備的便攜式儀器設備能實現測風速、風溫、風量、測溫度、擴音等功能。

2．指揮員能通過筆記本電腦一鍵快速進入三項基本功能，即：火災撲救、搶險救援、信息查詢。

3．基于消防水源和滅火救援預案能進行現場作戰部署實時圖形標繪，并能實時上傳到移動消防

通信指揮中心，為調度指揮決策提供第一手數據資料。

4．具有滅火救援指揮要點及各類火災撲救處置、搶險救援勤務規程、化學危險品、特殊裝備使用說明等查詢結果的語音提示功能。

5．具有滅火救援預案、化學危險品等信息查詢的關聯應用。

6．消防專用語音導航以及消防地理信息系統鏈接的各種基本功能。

7．具有水源、重點單位等消防圖層信息的定位功能。

8.具有紅匣子數據保護平臺，對系統中的數據做到最有效的保護。

9.無線路由上網功能。

10.具有軟件遠程維護和升級功能。

滅火救援指揮箱針對滅火救援指揮特點，將火災現場需要的滅火救援預案、各類火災撲救對策等輔助決策信息集成于指揮箱內的筆記本電腦中，按照作戰指揮流程，提供信息關聯查詢、語音提示、作戰部署標繪等功能，面向基層消防指揮員，致力于現場指揮的實時性、針對性、有效性。

三、箱體結構示意圖

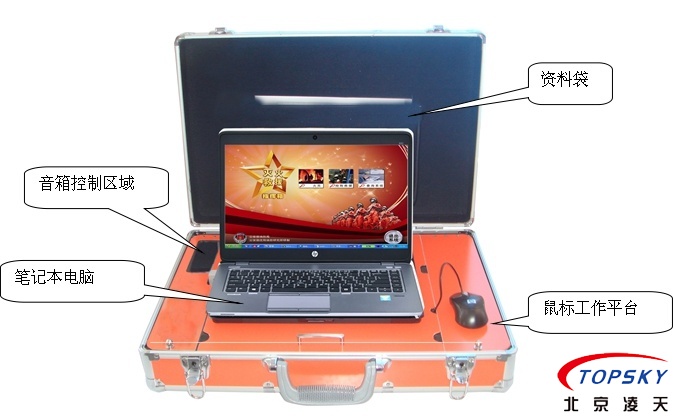

1. 箱體整體

開式手提箱結構，箱體上蓋部分為資料存放處，下箱體部分的上層為筆記本電腦操作平臺，右側為鼠標工作平臺，左側為音箱控制區域，下箱體的下層部分為一起設備存放區域；

整套設備包括：筆記本電腦、紅外測溫儀、多功能風速儀、GPS模塊、消防專用加密存儲器、立體聲音箱、無線路由器、電源系統、鼠標、車載充電器、移動電源、筆記本電腦適配器、便攜箱、防水迷彩袋；

包含軟件系統：火災類型預案、對象預案、搶險救援規程、化學災害事故處置決策系統、火災撲救處置措施、搶險救援勤務規程、滅火救援預案系統、消防水源信息系統、現場態勢標會系統、滅火救援現場記錄上報系統等；

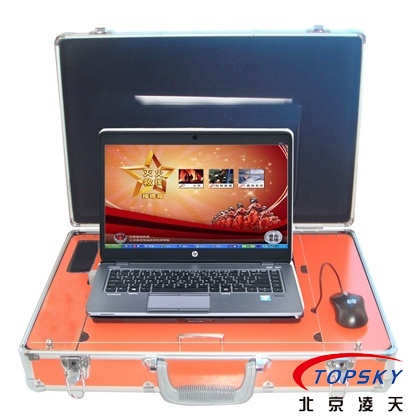

2. 展開工作平臺

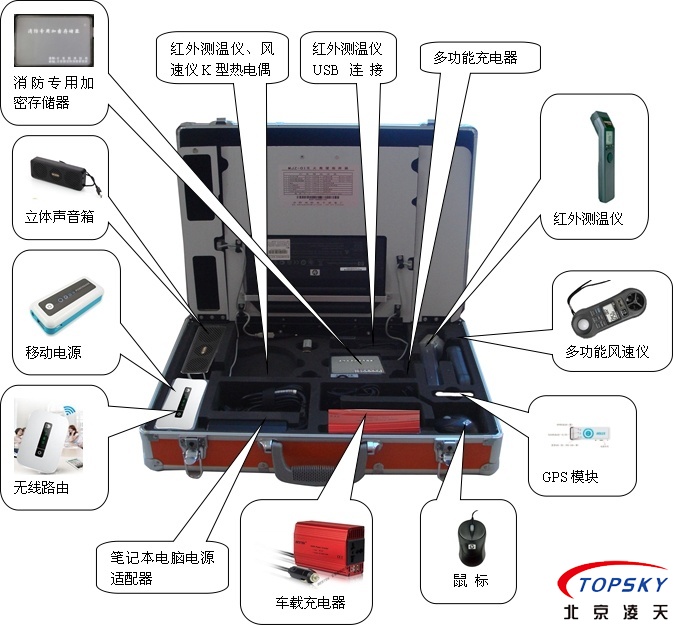

3. 箱體下側

四、指揮箱硬件設備技術參數

1. 消防專用加密存儲器

1.1技術規格書

1、外形尺寸：（100×70×9.5）mm

2、實現方式：加密盤方式。SSD分成Disk0和Disk1兩個分區。Disk0容量為8G左右，用來存儲操作系統和應用軟件的Ghost鏡像文件；Disk1容量為55G左右，用來做加密盤。

上盤時，Disk0是只讀分區，只有在發送某個私有命令之后才變得可寫；Disk1只出盤符，不可讀也不可寫。發送某個私有命令之后，Disk1的狀態有兩種情況：一種是Disk1只讀，另一種是Disk1可讀可寫。通過另一個私有命令，要讓Disk1重新回到既不可讀也不可寫的狀態。在切換狀態時，操作系統會有一定的延時。

3、權限級別：分為四個級別：

權限級別	Disk0	Disk1
一級權限	讀/寫	讀/寫
二級權限	只讀	讀/寫
三級權限	只讀	只讀
四級權限	只讀	不可用

除第四級權限外，每個權限有一個密碼。高級別權限能修改低級別權限的密碼。

4、使用環境: 外接于筆記本電腦（Windows XP系統），安裝有特定的軟件。

5、工作溫度：-10℃至+70℃。

6、耗電量：1W左右。

7、防水要求：能通過淋水（非泡水）試驗。

2. 移動電源

2.1 技術規格

（1）技術參數

電芯容量	≥3400mAh	電芯電壓	3.7 V
充電電壓	5.0V±0.5V	最大充電電流	1000mA
輸出電壓	5.5V±0.2V	最大輸出電流	700mA
過充保護電壓	4.30V±0.05V	過放保護電壓	2.4V±0.1V
短路保護電流	約4A/3.7V	過放恢復電壓	3.0V±0.1V
充電循環次數	≥300次	自耗電流	≤300uA

（2）外觀描述

外形尺寸	L100mm×W62mm×H16.4mm
充電端子	Mini USB母座
輸出端子	USB母座
顏色	白色
重量	約130g

（3）狀態指示

充電狀態指示	充電時：通過DC5V適配器給電池包充電，充電過程中電量燈動態顯示充電。
	充滿時：5個LED燈全亮。
電量狀態指示	按下電量查詢按鈕，由5個LED燈顯示當前電芯電量，顯示持續時間3秒。
	電量查詢時，當電芯電量小于10%時，最低位LED燈閃爍，提示應充電。

（4）充電器技術參數

輸入特性	電壓/頻率：輸入電壓范圍是AC100-240V，頻率為 50/60Hz，±2Hz。
	電流（空載時）：當輸入交流電壓是AC220V，50Hz 時，最大輸入電流是 0.15A 。
輸出特性	輸出空載電壓： DC4.75-5.25V。
	帶載：負載電壓：負載電壓DC4.75V-5.25V；輸出電流：DC600mA±50mA。

3. 立體聲音箱

3.1 技術規格

設計規格					技術指標
系統組成	左聲道		右聲道		功率	1.8W×2
喇叭規格	2"	4Ω3W	2"	4Ω3W	靈敏度	400mV
					噪聲電壓	5mV
功放IC	SJ2038				信噪比	50DB
供電方式	USB5V				頻響范圍	200HZ – 16KHZ

3.2外觀及功能配置

正面	黑色鋼網材質。
左側面	USB供電及信號輸入連接線。

3.3線材規格及附件

系統

規格

箱　體

喇叭網

面板

放大器

箱體尺寸

箱體材質

箱體顏色

材質

顏色

材質

顏色

有

無

主箱體

165×60×34mm

塑膠

黑色

布網

黑色

PVC

黑色

√

4. 筆記本電腦（惠普）

4.1技術參數

這款筆記本電腦采用了Intel I5雙核處理器(主頻達到2.5GHZ，二級緩存2×256KB，三級緩存3MB)，系統總線達到1600MHZ，內存方面具備雙通道 DDR3，4G內存，500G硬盤，內置了DVD刻錄機，屏幕方面采用了14英寸液晶屏，標準分辨率達到1280×800。它采用的HP 3D DriveGuard 技術，可以使筆記本電腦能在震動、碰撞或下落發生前，通過自動將數據暫存到硬盤，來保護數據。筆記本電腦采用HP Disk Sanitizer，永久刪除硬盤內的所有敏感信息，以便將舊電腦重新利用。筆記本電腦中安裝滅火救援軟件。

與筆記本電腦配套使用的還有筆記本電腦電源適配器、筆記本電腦專用外接電源、光電鼠標。

5. 紅外測溫儀

5.1技術參數

型號	MS Pro-FF
溫度范圍	-32～980℃
準確度	±1%×讀數（100℃到980℃）；±1℃（0℃到100℃）
準確度	±1℃±0.07℃/℃（-32℃到0℃）
光學分辨率（D:S）	40:1
顯示分辨率	0.1℃
響應時間	300ms
光譜響應	8～14μm
發射率	發射率可調0.100～1.100
環境溫度	0～50℃
存儲溫度	-20-60℃（不含電池）
顯示功能	Max/Min/Hold/℃/℉選擇
報警功能	三色聲光高/低溫報警功能
數據存儲	20點
電腦連接、軟件、熱偶輸入	USB接口、操作軟件、K型熱電偶輸入
激光瞄準	＜1mW 650nm 激光等級Ⅱ
重量/尺寸	180g/190×38×45mm
電源	9V電池或通過USB供電
電池壽命	40小時，激光與背景光使用占50%
電池壽命	80小時，激光和背景光關閉
相對濕度	10-95%RH（不結露，環境溫度＜30℃）
標準配件	軟膠保護套、腕帶

5.2發射率：

物體向外發射的輻射強度取決于目標物體的溫度和物體表面材料的輻射特性。發射率（ε=Epslion）是一個和材料本身相關的固定參數，描述物體表面釋放能量的能力。假設測量的目標溫度要比環境溫度高，如果發射率設置偏高，紅外測溫儀所顯示的溫度值將會低于真實的溫度。測量金屬表面的時候，尤其需要按照發射率對照表的提示來認真調整發射率。

發射率對照表

物體名稱		發射率μm
		8-14
鋁	氧化	0.2-0.4
石棉		0.95
瀝青		0.95
黑陶器		0.7
陶器		0.95
混凝土		0.95
鋼	氧化	0.4-0.8
紡織品		0.95
玻璃	餐具	0.85
黃金		0.01-0.1
沙礫		0.95
冰		0.98
鐵	氧化	0.5-0.9
碳膠		0.9
石墨	氧化	0.2-0.6
紙	各種顏色	0.95
塑膠	透明度>0.5mm	0.95
橡膠		0.95
沙子		0.9
雪		0.9
土壤		0.9-0.98
鋼鐵	氧化	0.7-0.9
水		0.93
木頭	原木	0.9-0.95

5.3故障處理

現象	問題	解決方法
HHHH	溫度超出測量上限	選擇在測量范圍內的目標
LLLL	溫度超出測量下限	選擇在測量范圍內的目標
----	電池電量不足	立刻更換電池
電池電量指示	電量不足	檢查/更換電池
顯示面板無顯示	電池沒電/無電池	檢查/更換電池
激光不工作	1.電量不足或沒電	1.更換電池
激光不工作	2.激光關閉	2.打開激光

5.4重要提示

★發光或拋光金屬表面會導致讀數不準確，請參照測量表面的發射率部分。

★紅外測溫儀只能測量目標表面的溫度。它們不能穿透透明材料例如玻璃和塑膠進行測量。

★保持鏡頭清潔。遠離灰塵，煙霧或者其它微粒，以避免不準確測量。

6.多功能風速儀

6.1技術參數

特點描述	手持式，四功能，9V電池供電
測量范圍	溫度：0℃～50℃ 相對濕度：10﹪～95﹪RH 風速：0.4～30.0 m/s 照度：0～2200 Lux
準確度	溫度：±1.2℃ 相對濕度：＜70﹪RH ±4%RH； ≧70﹪RH； (±4%RH +1.2﹪RH) 風速：≦20 m/s ±3% F.S ＞20 m/s ±4% F.S 照度：±5%rdg ±8dgt
顯示	8mm LCD顯示，同時顯示兩組數據（溫、濕或溫、風等）
操作環境	≦80％ RH ； 0℃～50℃
重量及尺寸	160g ；（156×60×23）mm

7. GPS模塊

軌跡點數	可記錄200,000以上的軌跡點
GPS接收器	◇ 內建天線 ◇MTK3329晶片組追蹤信號感度達-165dBm 接收碼: L1, 1575.42MHz 可同時接收及追蹤66顆衛星訊號內建WAAS/ EGNOS/ MSAS解調器，無需另外裝設硬體支援NMEA 0183 V3.01資料協定熱開機: 1 sec. (avg.) 暖開機: 33 sec. (avg.) 冷開機: 36 sec. (avg.) 重新定位時間: 0.1 m/sec.(avg.) 定位準確度一般: 3.0 m 2D-RMS DGPS: 2.5 m (Above GPS chip data follow MTK LTD, spec.)
電池	鋰電池550 mAh
尺寸	68.5(W) ×22.8(H) ×15.5(D) mm
重量	32 g
溫度	◇操作: -10°C to 45°C ◇儲存: -20°C to 60°C
LED指示燈	◇橙: GPS狀態 ◇綠/紅:充電中/低電量 ◇黃/藍:記錄POI/藍牙
USB	高傳輸速度USB 2.0(mini USB連接端口)

8.車載充電器

8.1 技術參數

輸入電壓	11-15伏 DC
輸出電壓	220伏 AC
輸出頻率	50Hz（+/-1%）
輸出波形	改進型正弦波
輸出功率	400W峰值；200W持續
無功率電流	450毫安
重量	500克
規格	長×寬×高:15×8×5厘米

8.2優點：
●超過85攝氏度或低于10.6V時，自動報警，自動關斷；
●可替換保險絲；
●200W額定功率；
●過流、過載、低壓、高壓保護功能；
●機器配備一個三孔萬用插座，適用連接各種插頭的設備。

8.3使用方法

直接將插頭插入點火器插孔即可。

[常用電器功率一覽表]
70W：便攜式CD機、移動電話、數碼相機；
150W：筆記本電腦、便推式CD機、攝/錄像機、13寸以下便攜電視、便攜式打印機、PAD掌上電腦；
300W：筆記本電腦、便推式CD機、攝/錄像機、13寸以下便攜電視、露營設備。
注：使用電器的功率一定不要超過車載逆變器的最大額定功率！

9.無線路由器

產品特色	最高下行速度150M，2.4G/5G雙頻Wi-Fi；高通MDM9625芯片，漏電流更小，功耗更低；支持HiLink APP 3.0，零流量共享，操作更簡單、5秒極速啟動，開機不再等待
制式	支持聯通、電信4G網絡，兼容移動部分4G網絡（支持頻段TD-LTE Band 41/FDD-LTE Band1/Band3）
產品型號	EC5373u-819
支持資費卡類型	大卡
接口類型	標準USB接口
網絡類型	支持電信、聯通全國3G連網
3G傳輸率	42Mbps
最大支持wifi用戶	10個
接收分集	MIMO 2X2
LED	LED顯示
存儲卡	支持擴展，最大32G
天線	內置雙天線
按鈕	1
電池	1500 mAh
操作系統	支持Windows、MAC
尺寸信息（長x寬x高mm）	95x57x13.2mm
產品凈重（kg）	77g（含電池）
