井下救災通訊系統

井下救災通訊系統

產品簡介

主要用于應急救援過程中實現救援現場和指揮中心之間無線通信網絡的快速部署與組網，提供包括語音、視頻、數據在內的移動多媒體通信聯絡與調度指揮通道。
二、產品特點

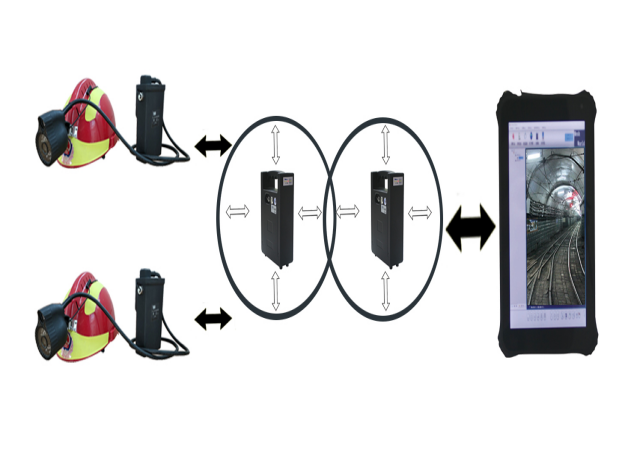

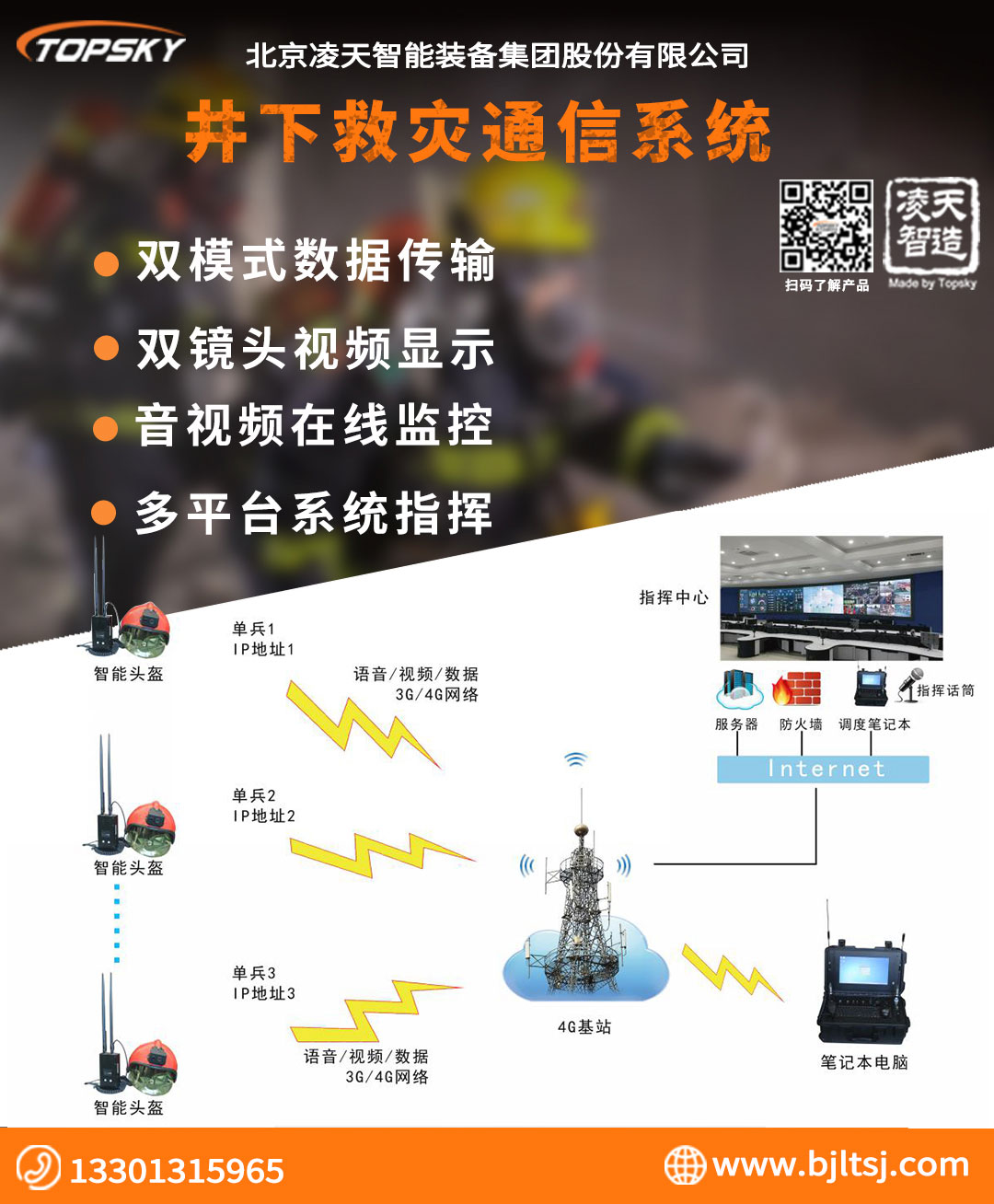

該系統采用無線通信網絡采用自組織、自愈合方式快速形成多跳鏈狀或網狀網拓?fù)浣Y(jié)構，無線通信距離不小于2000米，具有快速部署、高帶寬、低時延、可靠性強等特點。井下救援人員或工作人員，通過佩戴礦用本安型平板計算機、配套的低照度攝像頭自帶語音通話、無線中繼器等裝備，將現場的實時圖像、語音等信息實時回傳到指揮平臺，調度指揮人員可以實時了解現場情況，并對現場人員進行調度指揮。
三、技術參數

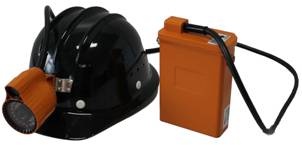

一、本安型無線視音頻攝像儀
1、圖像采集功能：頭盔內置1080P高清攝像機。
2、語音通訊功能：頭盔內置高清晰度麥克和工業專用骨傳導耳機，聲音保真度高，耳機采用頭骨振動方式，適合與救援現場及嘈雜環境下使用。
3、強光照明功能：考慮到應急設備的使用方便性，增加了照明功能，以便用戶在夜晚及光線較暗的環境下使用，集成度高。
4、發射主機：腰跨傳輸設備，實時采集的信息可通過該設備傳輸?shù)街笓]中心，實現了可視化指揮的功能。
5、電池性能：為了方便作業人員使用，特別增加了電池的容量 ，保持持續供電6-8小時。
6、傳輸距離: 采用WIFI網絡傳輸距離：300米左右，每增加一個基站，距離延長200米左右。
7、存儲功能：設備具有音視頻數據的存儲功能，內置了32G的存儲卡，
二、 本安型無線中繼器
1. 主要功能：無線傳輸：無線骨干傳輸5.8G、2.4G無線覆蓋，無線網絡的智能延伸，能迅速組建成自己的專用網絡；
2. 產品特點：具有高帶寬、靈活組網的優點，獨特的無線設置，使操作更加簡單方便。
3. 延伸距離：每500米——1000米增加一臺中繼設備，以確保無線通信網絡正常運行；
4. 漫游功能：本產品實現了無縫漫游功能，通過中繼組網可實現數十公里的網絡覆蓋面積；
5. 產品外形：該款中繼產品采用手提式設計，使用時隨時安放在適當位置即可；
6. 內置天線：本產品天線采用內置方式，絕緣性能良好，安全耐用；
三、 救災指揮終端（礦用本安型平板計算機）
1. ★認證：煤安認證、非煤礦山安標認證、煤礦防爆認證、化工防爆認證
2. ★防護等級:IP67，四防設計：防摔、防塵、防水、防壓
3. 顯示屏:7.0',  800*1280 IPS
4. 觸摸屏:Capacitive touch panel （電容式觸控面板）
5. GPS:內置
6. 支持WIFI、藍牙、4G
四、 配置清單
序號 名稱 型號 單位 數量 備注
1 本安型無線視音頻攝像儀 KBA9 臺 2
2 礦用本安型無線中繼器 ZJT9-Z 臺 4
3 救援指揮終端（礦用本安型平板計算機） KJD3.7 部 1

可視、可通話(含災區視頻通信系統),實時傳輸災區環境參數、語音、視頻  等信號到井下基地及地面指揮部，有效通信距離≥1000m,工作時間≥8h,符合 礦用標準。

該系統采用無線通信網絡采用自組織、自愈合方式快速形成多跳鏈狀或網狀網拓?fù)浣Y(jié)構，無線通信距離不小于2000米，具有快速部署、高帶寬、低時延、可靠性強等特點。井下救援人員或工作人員，通過佩戴礦用本安型平板計算機、配套的低照度攝像頭自帶語音通話、無線中繼器等裝備，將現場的實時圖像、語音等信息實時回傳到指揮平臺，調度指揮人員可以實時了解現場情況，并對現場人員進行調度指揮。
